一.自复式立井防爆门控制装置的组成
自复式立井防爆门控制装置主要包括油缸,风门自动控制主机,防爆液压站,风门限位器,电控按钮及油管等部件组成.

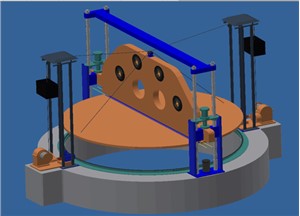

  二.门体结构
屋脊式
  三.工作原理
为便于介绍,将拉动门扇关闭的油缸称为A缸,把门扇拉起打开的油缸称为B缸,把控制A缸的按钮称为C按钮,控制B缸的按钮称为D按钮.
1.当井下发生爆炸而产生的冲击波把立井防爆门的门扇打开到设定的位置时,风门限位器接到需要关闭风门的信号后传递给主机里的PLC可编程控制器；液压站开始运转,然后A缸伸缩杆开始回缩通过钢丝绳与滑轮组拉动立井防爆门的门扇关闭,经过一定的时间后（该时间长短可以在PLC程序中修改设置）伸缩杆伸出恢复到初始位置.
2.在维修时,按一下电控按钮D,液压站开始运行,然后B缸伸缩杆开始回缩通过钢丝绳把门扇打开,为保护立井防爆门不受损坏当门扇到达张开的最大角度时触发风门限位器而液压站停止继续运转；检修结束后再次按下电控按钮D后B缸伸缩杆伸出、钢丝绳恢复到松弛状态下,然后按下电控按钮C,A缸开始回缩把门扇拉回到原始工作状态.
3.在停电风机停止运转时,靠自复式立井防爆门配重装置把门扇打开,实现井下自然通风,风机开始运转时,风门限位器接到需要关闭风门的信号后传递给主机里的PLC可编程控制器；液压站开始运转,然后A缸伸缩杆开始回缩通过钢丝绳与滑轮组拉动立井防爆门的门扇关闭,经过一定的时间后（该时间长短可以在PLC程序中修改设置）伸缩杆伸出恢复到初始位置.
4.配置手动绞车备用
